Jak zamówić wycinanie laserowe, przygotować plik DXF i uniknąć błędów w projekcie?

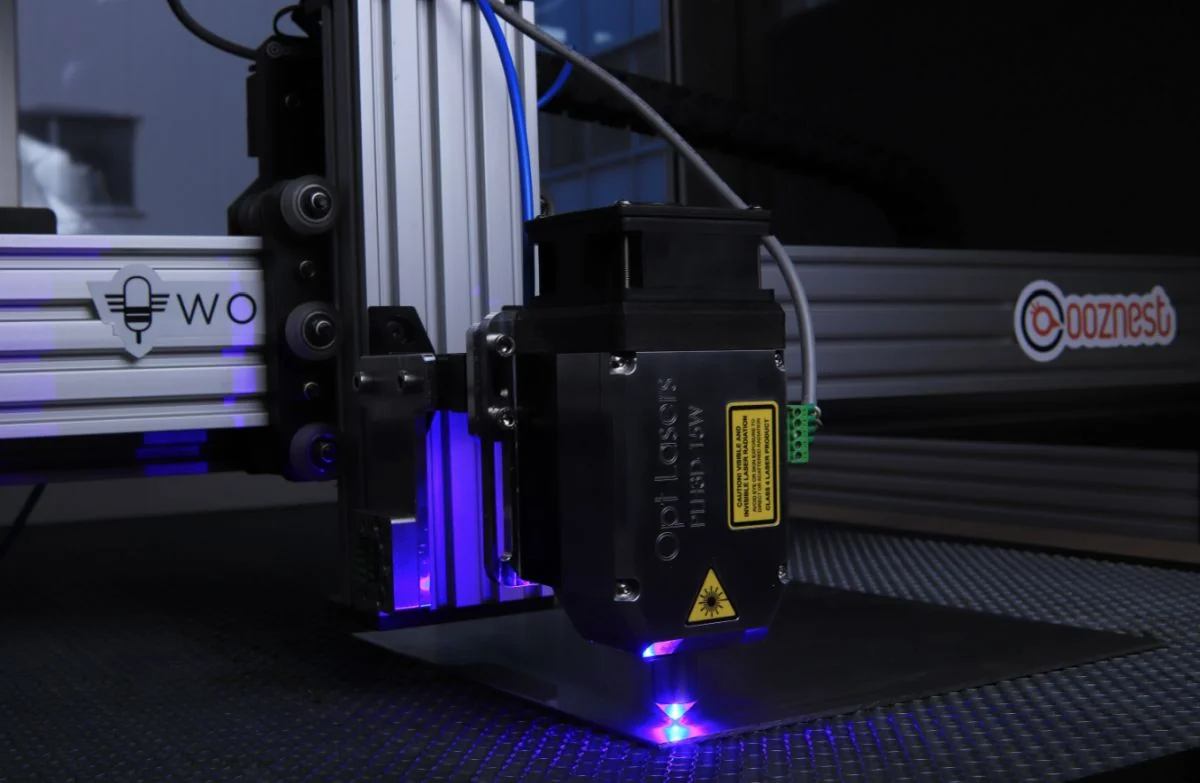

Wycinanie laserowe jest szybkie i precyzyjne - ale tylko wtedy, gdy do maszyny trafia poprawny plik i kompletna specyfikacja. Źle przygotowany projekt to straty czasu, poprawki, a niekiedy zmarnowany materiał. Zebrane tu wskazówki to odpowiedź na najczęstsze pytania i błędy, z jakimi stykają się zakłady obróbki laserowej przy współpracy z nowymi klientami.

Format plików - DXF to standard

Format DXF (Drawing Exchange Format) to przemysłowy standard dla projektów pod wycinanie laserowe . Pochodzi ze środowiska AutoCAD, ale jest obsługiwany przez praktycznie każde oprogramowanie CAD - SolidWorks, FreeCAD, Fusion 360, CorelDraw, a nawet Illustrator po eksporcie. Alternatywnie stosuje się format DWG, równie powszechny w przemyśle.

Plik DXF powinien zawierać wyłącznie linie cięcia - zarysy elementów, otwory, wewnętrzne wycięcia. Żadnych wymiarówek, tekstów opisowych, kresek pomocniczych, bloków tytułowych. Jeśli projekt pochodzi z oprogramowania architektonicznego lub ogólnobudowlanego, należy oczyścić plik przed wysłaniem, zostawiając tylko te warstwy, które mają być cięte.

Ważne jest również, aby linie w pliku były zamknięte - każdy zarys elementu musi tworzyć zamknięty obrys bez przerw. Otwarte kontury powodują błędy w generowaniu ścieżki cięcia i mogą skutkować odrzuceniem pliku przez maszynę lub koniecznością ręcznej poprawki przez technologa.

Skala i jednostki - błędy, które drogo kosztują

Jeden z najczęściej powtarzających się błędów to nieprawidłowa skala pliku. Projekt narysowany w calach i wysłany do zakładu pracującego w milimetrach zostanie wycięty 25,4 razy za duży lub za mały. Zawsze sprawdź, w jakich jednostkach pracuje Twoje oprogramowanie i poinformuje wykonawcę o zastosowanej skali.

Podobny problem dotyczy skali rysunku - jeżeli projekt był narysowany w skali 1:10 lub 1:100, trzeba go przed eksportem do DXF przeskalować do rzeczywistych wymiarów (1:1). Maszyna CNC nie zna pojęcia skala rysunku - interpretuje każdą jednostkę jako milimetr lub cal zgodnie z ustawieniami.

Minimalne odległości i grubości pomostów

Projektując elementy do cięcia laserowego, należy pamiętać o minimalnych wymiarach wynikających z fizycznych ograniczeń procesu. Minimalna średnica otworu powinna być równa grubości blachy - dla stali 8 mm oznacza to otwory nie mniejsze niż 8 mm średnicy.

Minimalna szerokość pomostu materiału między dwoma wycięciami to wartości zbliżone do grubości materiału. Zbyt wąskie pomosty mogą się wygiąć lub przegrzać podczas cięcia, co psuje geometrię elementu. Zasada kciuka: im grubszy materiał, tym większy margines bezpieczeństwa w projekcie.

Warto również zwrócić uwagę na obszary, gdzie wiele linii cięcia spotyka się w jednym punkcie - tzw. węzły. Przy dużej złożoności geometrii te obszary mogą być narażone na lokalne przegrzanie. Doświadczony technolog zweryfikuje projekt pod tym kątem i ewentualnie zaproponuje modyfikacje.

Specyfikacja materiału - czego nie pomijać

Do pliku DXF zawsze dołącz specyfikację materiału. Powinna zawierać: rodzaj materiału (stal S235, stal 304, aluminium 5052 itd.), grubość blachy w milimetrach, oczekiwaną grubość szczeliny (kerf) jeśli ma znaczenie dla dopasowania elementów, oraz wymagania dotyczące gazu roboczego (azot dla nierdzewki, tlen dla stali węglowej lub inne).

Jeśli elementy mają być łączone ze sobą (wsuwane, skręcane), podaj również klasę dokładności lub tolerancje wymiaru. Zakład obróbki będzie mógł dobrać odpowiednie parametry maszyny, aby zmieścić się w podanych odchyłkach.

Jak przebiega realizacja zamówienia?

Po prawidłowym złożeniu zamówienia z kompletem dokumentów (plik DXF, specyfikacja materiału, ilość sztuk) technolog zakładu generuje program CNC - ścieżkę narzędzia dla konkretnej maszyny i materiału. To etap, który zajmuje od kilku minut do kilku godzin w zależności od złożoności projektu.

Następnie materiał jest ładowany na stół roboczy i cięcie rozpoczyna się automatycznie. Nowoczesne zakłady dysponują automatycznym załadunkiem blach, co oznacza, że cała tafla jest obsługiwana bez przerw i przestojów. Po cięciu elementy są kontrolowane wymiarowo i przygotowywane do wysyłki.

Czas realizacji zależy od kolejki produkcyjnej, ale w sprawnie zarządzanym zakładzie standardowe zlecenia są realizowane w ciągu 2-5 dni roboczych. Zlecenia pilne mogą być realizowane nawet w 24 godziny - warto zapytać o tę opcję, gdy czas jest na wagę złota.
